直流接觸器的選用首先要對其使用場合和控制電路的工作參數有全面了解，其次對控制功率、工作電壓、電流、操作頻率、工作制、工作電路參數和環境條件等進行了解，然后再?gòu)母鞣N系列接觸器中確定選用適合其用途的接觸器型號和規格。
直流接觸器的主要用途可分為控制電動機和電磁鐵兩大類
1 控制直流電動機時的選用

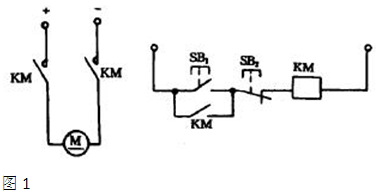

直流接觸器控制直流電動機單向運轉的接線圖如圖1所示。按下啟動按鈕SB1，接觸器的操作線圈KM得電，主觸頭KM閉合，輔助常開觸點KM閉合自保，電動機M運轉。如按下停止按鈕SB2，線圈KM失電，電動機M停轉。

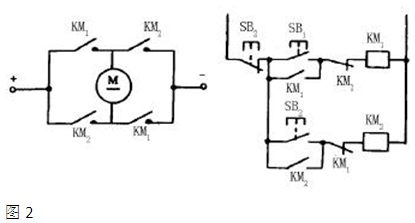

直流接觸器控制直流電動機正反轉的接線圖如圖2所示，按下正轉按鈕SB1，正轉接觸器主觸頭 KM1閉合，電動機M上端接“ + ”、下端接“ - ”，電動機朝正向轉動；按下停止按鈕SB3主觸頭KM1斷開，電動機停轉；再按下反轉按鈕SB2反轉接觸器主觸頭KM2閉合，電動機M上端接“ - ”，下端接“ + ”，電動機朝反向轉動。常閉輔助觸點KM2和KM1是起電氣聯鎖的作用，防止正反轉兩只接觸器KM1和KM2同時閉合而造成電源短路的事故。除了電氣聯鎖 之外，一般為了更加安全起見，還同時加裝機械聯鎖。但即使裝有機械和電氣雙重聯鎖，在突然反轉的控制中（如圖2，先按SB3，后按SB2），如正轉接觸器 KM1的燃弧時間太長，在電弧未熄滅時反轉接觸器KM2已經接通，同樣也會造成電源短路。因此選用控制電動機正反轉的直流接觸器時，應查閱有關技術數據， 進行分析和驗算。若存在電源短路的危險，則嚴禁突然反轉控制，不然就要在正反轉控制電路中增加中間繼電器或延時繼電器等環節。
選用時，首先要弄清電動機實際運行時的主要技術參數。接觸器的額定電壓、額定電流（或額定控 制功率）均不得低于電動機的相應值。當用于反復短時工作制或短時工作制時，接觸器的額定發熱電流應不低于電動機實際運行的有效電流，接觸器的額定操作頻率 也不應低于電動機實際運行的操作頻率。必須了解電動機的使用類別，再選擇有該使用類別技術數據的接觸器系列。
對于某些用整流裝置（特別是用晶閘管整流裝置）對直流電動機進行控制的場合，選用控制電源電壓為交流操作的CZ0直流接觸器來 取代傳統的直流操作的直流接觸器，可以簡化控制線路和節省直流控制電源（包括變壓器、整流器等）費用。當直流接觸器用于控制牽引電動機時，必須選用耐沖 擊、顫動和顛簸同時安裝傾斜度均符合牽引電器技術要求的直流接觸器。叉車、鏟車中控制裝卸負荷的液壓驅動電動機的直流接觸器處于正反轉和點動、而且操作頻 率較高的工作狀態，一般要選用帶滅弧室的直流接觸器或高一個額定電流等級的直流接觸器。
2 控制直流電磁鐵時的選用
控制直流電磁鐵時，應根據額定電壓、額定電流、通電持續率和時間常數等主要技術參數，選用合適的直流接觸器，由于直流電磁鐵中的起重電磁鐵負載屬于高電感性，時間常數特別大，為保證可靠使用，往往在電磁鐵線圈兩端并聯一電阻，電阻值一般不大于線圈電阻值的6倍。
對于采用CD2、CD10等型號和CD5、CD6等型號直流電磁操作機構的高壓油斷路器，應分別選用適合于控制這些型號電磁操作機構的直流接觸器，如CZ0-40C型直流接觸器。 |
